負荷開關柜又被稱為K柜，負荷開關柜內部采用負荷開關，負荷開關和真空斷路器一樣，630A以下的都用630A，沒有其它規格，但是也有負荷開關型號打成T200等規格。

什么是負荷開關柜

負荷開關柜是高低壓開關柜的一種，只能用于斷開額定電流，可以承受短路電流但不能開斷短路電流，過載情況除外。負荷開關是介于斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷電流和一定的過載電流，但不能切斷短路電流。

一般1600kVA變壓器容量以下可以采用負荷開關柜，容量達到1600kVA時，高壓柜必須采用真空斷路器。

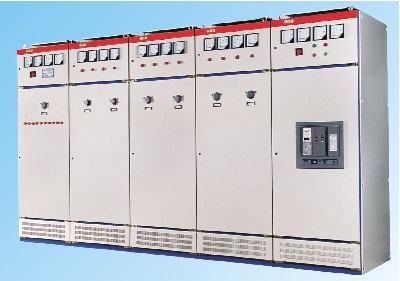

安裝好的負荷開關柜

負荷開關柜的組成

負荷開關柜是負荷開關及組合電器組成，內部包括：開關柜柜體、安裝橫梁(安裝元件用)、塑料外殼式斷路器、熔斷器、指示燈、電壓表、電流表、電流互感器、接線端子、銅母排、絕緣導線、絕緣支撐件等。

負荷開關柜的作用

負荷開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓開關柜按作電壓等級在3.6kV~550kV的電器產品，高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

負荷開關柜

負荷開關柜與斷路器柜的區別

負荷開關通常滅弧能力較差、短路等故障保護能力較差，所以它一般用于開斷負荷電流及過負荷電流，在環網柜里用的多；而斷路器具有較強的滅弧能力，故障保護能力等，一般用于高低壓開關柜中。

通常認為負荷開關是沒有保護性的，而斷路器是帶有保護性的。因此在實際使用過程中，對開關柜保護要求不嚴格，可以采用負荷開關柜。
