PT柜就是電壓互感器柜，高壓配電柜通常包含高壓進線柜、高壓出線柜、PT柜和高壓計量柜，PT柜采用移開式金屬鎧裝結構并在面板上配裝大面積的觀察窗。

PT柜在高壓柜中的作用？

1、PT柜可做電壓測量，提供測量表計的電壓回路。

2、PT柜可提供操作和控制電源。

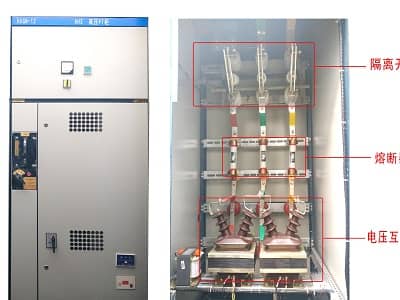

PT柜內部結構

3、每段母線過電壓保護器的裝設。

4、繼電保護的需要，如母線絕緣、過壓、欠壓、備自投條件等等。

正是因為PT通常具有計量功能，因此很多時候會把PT柜與計量柜合并，通稱為計量柜，目前不少工作人員會把PT柜稱為計量柜。

PT柜與計量柜的區別？

1、PT柜是有手車的。計量柜分地區，有的地區沒手車，有的地方有手車。比如菏澤高壓開關柜廠家生產的KYN28高壓開關柜就有手車。

2、PT柜有避雷器，放在手車里或者柜后。計量柜沒有避雷器。

3、PT柜沒有帶電顯示、計量柜有帶電顯示器。

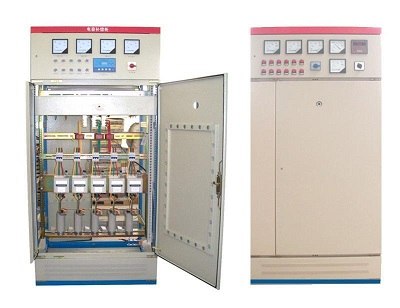

PT柜

4、計量柜有電流互感器，PT柜沒有。

5、計量柜一般都作為計量出線柜或者計量聯絡柜。PT柜一般在進線柜后、饋線柜前，只有主母線穿過，不做出線使用。

PT柜就是電壓互感器柜，一般是直接裝設到母線排以檢測母線電壓和實現保護功能。PT柜內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。
