環網柜在配電工程具有重要作用，我們經常在配電房、箱式變電站等場所見到高壓環網柜的身影，我們今天跟隨菏澤高低壓配電柜廠家，***一下環網柜的作用及基本組成。

環網柜的作用

環網柜的作用是聯系環網線路，提高線路的供電可靠性，還有就是保護變壓器、限制短路電流，使變壓器免于承受突發短路故障電流，并在10msl以內快速切除變壓器內部短路故障，防止有內部電弧弓起的壓動升而導致變壓器損害，使變壓器得到更為可靠合理的保護。

環網柜

環網柜的作用是提高供電可靠性，主要用在工礦、住宅、港口和高層建筑等交流10KV配電系統中，因負載容量不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。

環網柜就是每個配電支路設一臺開關柜，這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接***共同組成的。每臺出線柜就叫“環網柜”，“環網”指的就是環網柜可以首尾相連形成環網的特性，單獨拿出一臺環網柜是看不出環網柜的作用的，需要多個相互作用。

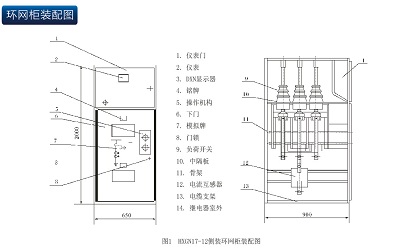

環網柜裝配圖

環網柜基本組成

環網柜基本組成是由開關室、熔斷器室、操動機構室和電纜室（底架）四部分組成，開關室由密封在金屬殼體內的各個功能回路及其回路間的母線等組成。

一個單獨的環網單元從進線單位、計量單位、TV 單位等不同的模塊和母線單元組成,并可以根據實際需要任意組合各種不同的方案。
