S20-M-NX2是油浸式變壓器二級能效型號，2021年的高效節能變壓器新型號，10kV容量規格涵蓋30kVA-3150kVA。S20變壓器是節能型變壓器，空載、負載損耗、溫升值較S13變壓器明顯降低。

S20油浸式變壓器介紹

S20變壓器是戶外使用的油浸式電力變壓器，線圈結構為非圓形同心式線圈，短路阻抗為4.0、4.5、5.0，溫升限定值60K，低于S13變壓器的65K，屬于油浸式變壓器二級能耗型號。

S20變壓器是在S13變壓器基礎上，通過新材料、新工藝及自主創新相結合，通過對變壓器鐵芯及線圈結構優化設計，達到降低變壓器空載損耗、負載損耗及噪音的目的。

S20油浸式變壓器

S20型變壓器型號含義

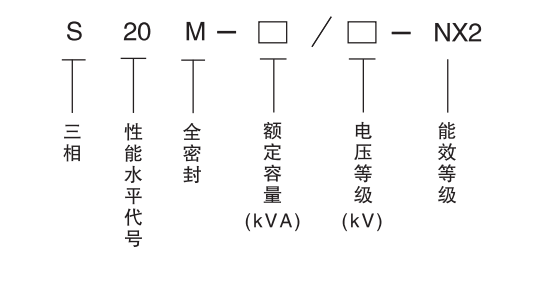

二級能效S20型油浸式變壓器型號含義

型號中“S”字母表示三相，20是變壓器性能水平序列代號，S20變壓器是性能代號水平為20的油浸式變壓器，負偏差符合《GB 20052-2024 電力變壓器能能效限定值及能效等級》中對電力變壓器二級能效標準的要求，通常稱為二級能效變壓器，“NX2”意思表示該變壓器滿足二級能效損耗標準。

S20-M系列變壓器額定電壓10kV、35kV及110kV，主要容量包括80kVA、160kVA、250kVA、400kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA及更高。

對于35kV及110kV的二級能效變壓器，通常為“主變壓器”，其變壓器型號依然被稱為S20型號變壓器，但多數會有有載調壓、油浸風冷、分裂雙繞組等要求，型號一般標注為SFFZ20變壓器。

***有S20-M.RL-NX2立體卷鐵芯油浸式變壓器，“RL”字母意思表示立體卷，變壓器的鐵芯及外形呈三角形，主要用于***電網項目，我公司目前有完整的立體卷鐵芯變壓器生產線，同時提供代加工服務。

S20型號變壓器損耗參數：

S20二級能效變壓器空載、負載損耗技術參數表

S20油浸式變壓器損耗值達到《電力變壓器能能效限定值及能效等級（GB 20052-2024 ）》中要求的，稱為負偏差；S20負偏差滿足二級能效標準。

***S20也存在國標，即允許S20變壓器總損耗有10%的正偏差，因此S20變壓器未必是負偏差嗎，嚴格***，S20國標變壓器無法嚴格滿足二級能效損耗標準。

備注：偏差有正有負，其中總損耗不高于10%正偏差被稱為國標，正偏差比限定值大，負偏差比限定值小，變壓器的負偏差損耗性能優于國標。

S20變壓器與S13變壓器差別體現在節能、溫升、噪音三方面，S20-M系列油浸式變壓器比S13變壓器空載及負載損耗方面均降低10%，運行更安靜，更符合***節能減排的理念，是未來重點力推的節能油浸式變壓器型號。

參考：S20與S13變壓器的區別

鏈接：http://www.shhpdb.cn/160.html

S20型變壓器特點

作為變壓器廠家，S20油浸式變壓器在鐵芯及線圈兩方面做了優化，采用全封閉外殼，適應室外風吹雨淋的環境，多用于偏遠山區、農村電網改造、部分非化工企業。

S20變壓器鐵芯采用性能更好、牌號更高的硅鋼片，線圈繞組按二級能效損耗標準，重新設計變壓器線圈繞制方案及線圈材料，因此S20變壓器繞組的溫升、損耗都有明顯比S13變壓器有明顯優勢。

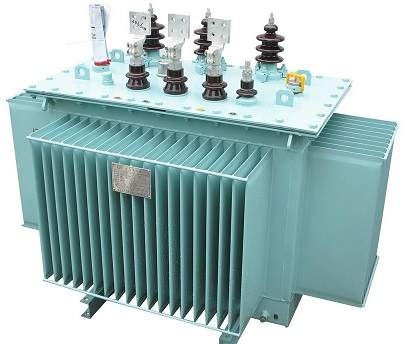

S20變壓器

S20變壓器價格

S20油浸式變壓器符對變壓器鐵芯及線圈有更高的要求，采用牌號更好的硅鋼片及銅線，因此S20變壓器價格比S13變壓器高15%左右，但S20變壓器耗電量比S13平均每年降低10%左右，也更符合未來的方向。

目前具備S20油浸式變壓器生產資質的廠家偏少，如果您需要定做S20變壓器，不妨來我廠實地考察，現場定做S20型號變壓器。
