箱式變電站嚴格執行《GB 17467-2010 高壓/低壓預裝式變電站》、《SD 320-89 箱式變電站技術條件》及《GB 50053-1994 10kV及以下變電所設計規范》指定的標準規范。

箱式變電站執行標準：

（1）額外電流和溫升：額外電流按GB/T 11022和GB 7251.1。高壓開關設備和操控開關設備的溫升按GB/T 11022；低壓開關設備和操控設備的溫升按GB 7251.1。

（2）額外電壓：對高壓開關設備和操控設備，按GB/T 11022；對低壓開關設備和操控開關設備按GB/T 14048.1和GB 7251.1。

（3）額外頻率和相數：按GB/T 11022、GB/T 14048.1和GB 7251.1。

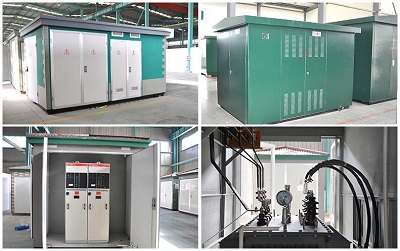

箱式變電站樣品及內部結構

（4）額外絕緣水平：對高壓開關設備和操控設備按GB/T 11022；對低壓開關設備和操控設備按GB/T 14048.1和GB 7251.1。低壓開關設備和操控設備的***低額外沖擊耐受電壓***少應為GB/T 16935.1-1997的表1中IV類過電壓的給定值。

（5）額外短時耐受電流：***高壓開關設備和操控開關設備按GB/T 11022；對低壓開關設備和操控開關設備按GB 7251.1；對變壓器按IEC 76-5和GB 6450。

（6）額外短路持續時間：對高壓開關設備和操控設備按GB/T 11022；對低壓開關設備和操控設備按GB 7251.1。

（7）操動組織和輔佐回路的額外電源電壓：對高壓開關設備和操控開關設備按GB/T 11022；對低壓開關設備的操控設備按GB 7251.1。

（8）操動組織和輔佐回路的額外電源頻率：對高壓開關設備和操控設備按GB/T 11022；對低壓開關設備的操控設備按GB 7251.1。

（9）預裝式變電站的額外***大容量：預裝式變電站的額外***大容量是規劃變電站時指定的變壓器的***大額外值。（參考閱讀：歐式箱式變電站容量***大到多少？）

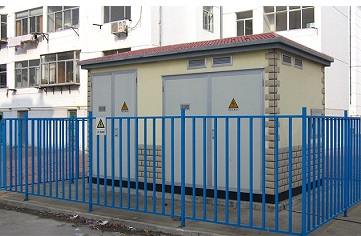

帶防護欄的箱式變電站

（10）接地：除按GB/T 11022，還應契合以下規則：應提供一條銜接預裝式變電站的每個元件的接地導體。接地導體的電流密度，如用銅導體，當額外短路持續時間為1s時不該超越200A/mm2，當額外短路持續時間為3s時不該超越12***/mm2；但其截面積不該小于30mm2。它的端部應有適宜的接線端子，以便和設備的接地系統銜接。

（11）輔佐設備：***預裝式變電站內的低壓設備（例如照明、輔佐電源等），適用時按GB/T 14821.1或GB 7251.1防護等級；避免人員觸及風險部件、并避免外來物體進入和水分浸入設備的維護是必需的。

箱式變電站的主接線規劃與一次設備選型預裝式變電站外殼的防護等級應不低于GB 4208中的IP23D的防護等級。

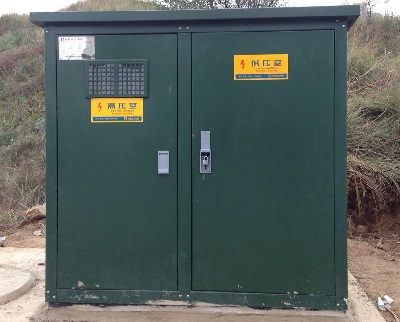

戶外美式路燈箱變

箱式變電站設置要求規定

1、箱式變電站以自然風循環冷卻為主，在其周圍不能違章堆物，尤其是變壓器室門不應堵塞，還應經常清除百葉窗通風孔上附著物，以確保所有電氣設備不超過***大允許溫度。

2、低壓斷路器跳閘后，應檢查跳閘原因后方可試送。若送不成功必須徹底尋找故障原因，排除后才能送電，防止事故擴大。

3、箱式變電站與接地網必須有兩處可靠的連接。箱式變電站運行后，應經常檢查接地連接處，應不松動、無銹蝕；定期測量接地電阻值，接地電阻應不大于4Ω。
