油浸式變壓器是指以油作為變壓器主要絕緣手段，并依靠油作冷卻介質，如油浸自冷、油浸風冷、油浸水冷及強迫油循環的變壓器，外殼采用波紋片散熱，又稱“油變”、“油浸變壓器”、“波紋片變壓器”等。

什么是油浸式變壓器

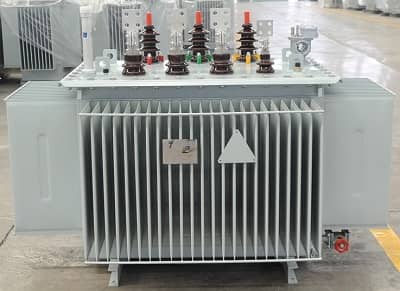

油浸式變壓器是一種電壓變換裝置，它采用油冷技術將變壓器溫度降******低，將變壓器線圈和磁芯浸泡在專用的變壓器油里面，外殼是完全封閉的，外形帶波紋片。

油浸式變壓器常見的型號有S13、S20、SBH121等，采用“S”+“性能序列號”的方式標注，從型號來看，油浸式變壓器型號更為簡短。

油浸式變壓器總體造價更為低廉，超過載能力也優于干式變壓器，***油變自身封閉性防雨水，尤其適用農村電網改造，通常在農村可以見到利于電線桿上的油浸式變壓器。

***常用的35kV、110kV、220kV及超高壓變壓器都是采用油浸式變壓器。

油浸式變壓器分類

油浸式變壓器分類方式比較多，本文從型號、能效水平、鐵芯材料、鐵芯形狀、繞組材質等方面分類介紹。

1、新能效等級分類

一級能效先進水平油浸式變壓器型號：S22、SBH25；二級能效節能水平油浸式變壓器型號：S20、SBH21；以上四種節能變壓器就是2023年新能效油變型號。

2、型號

油浸式變壓器型號：S13、S20、S22、SBH15、SBH21、SBH25，S11、S9型油浸式變壓器已經被淘汰。

3、鐵芯材料

油變鐵芯材料分為電工鋼帶硅鋼片和非晶合金兩種，非晶合金油浸式變壓器空載損耗更低。

4、鐵芯形狀

油浸式變壓器按鐵芯形狀分為疊鐵芯和立體卷鐵芯變壓器，我們常見的屬于疊鐵芯變壓器，卷貼心變壓器鐵芯呈三角形狀，型號中加入“RL”。

比如S13-MRL-400kVA，指容量為400kVA的S13型立體卷鐵芯油浸式變壓器，常用于***電網項目。

5、繞組材質

油浸式變壓器根據繞組材質，可以分為銅、鋁兩種，二者性能接近，其中鋁芯變壓器售價更低，性價比更高，適合預算有限的企業使用。

油浸式變壓器特點

1、結構合理

油浸式變壓器具有機械強度高、漏磁小、抗短路能力強等諸多特點。對繞組和鐵心進行了緊固措施，設計上采取了不吊心結構，可以承受運輸過程中的顛簸、震動。

2、工藝成熟

油浸式變壓器的鐵心和線圈均使用真空干燥技術，其中變壓器油使用真空注油和濾油工藝讓變壓器內部的水分降******小。

3、性能穩定

波紋片替代儲油柜讓變壓器完全和外界隔離開，防止了水分和氧氣的侵入，保證了油浸式變壓器絕緣性能的穩定。

4、價格及維護成本低

油浸式變壓器售價干式變壓器便宜，并且長期正常使用中可以不需要換油，降低了油浸式變壓器的使用維護成本，延長了油浸式變壓器的使用壽命。
