GGD型低壓配電柜簡介：

GGD低壓開關柜是一種GGD型交流低壓配電柜，用于固定接線低壓配電柜，區分為GGD1\GGD2\GGD3三種類型，分段電流能力不同。是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型配電柜。

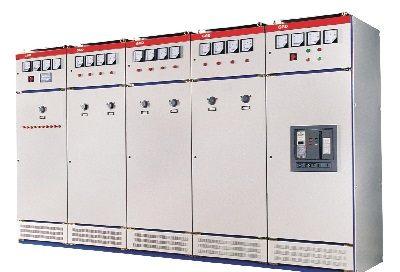

GGD型低壓成套開關柜

GGD低壓開關柜含義：

***位：分類代號，即產品名稱，P-開啟式低壓開關柜，G-封閉式低壓開關柜。
***位：型式特征，G-固定式，C抽出式，H-固定式抽出式混合安裝。
第三位：用途代號，L（或D）-動力用，K-控制用。

因此GGD配電柜又被稱為固定式低壓動力柜。

GGD低壓配電柜內部結構特點：

1、GGD型交流低壓配電柜柜體采用通用柜的形式，構架用8MF冷彎型局部焊接組裝而成，構架零件及專用配套用零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。

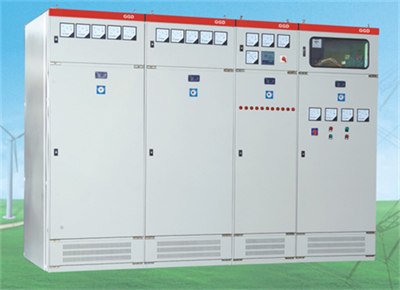

GGD低壓開關柜樣品

2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方，面目一新。

4、柜門用轉軸式活動鉸鏈與橫架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，開門時門與橫架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

6、柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整體呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

8、柜體的防設等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

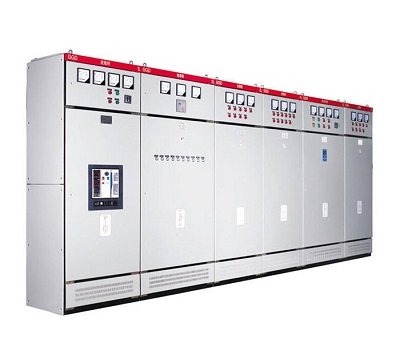

組裝好的GGD低壓柜

9、母線夾由高強度、高阻燃型PP0合金材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐是套筒式模壓結構，在設備使用壽命期間不會降低設備的機械強度和介電強度。

GGD低壓開關柜尺寸：

GGD成套低壓開關柜價格：

GGD型交流低壓配電柜價格跟圖紙、進出線路數、元器件品牌有關，一般容量越大GGD柜需要的銅牌也隨之變大，開關型號也會變大，價格也會增加。一次配電變壓器容量越大，GGD開關柜的價格也越高。

***不同品牌的元器件價格也有很大的差異，比如施耐德的元器件和常見的元器件相比，就要貴幾倍的價格。因此GGD低壓配電柜的價格在幾千元***幾萬元不等。如果您需要GGD低壓柜，需要把圖紙給我們，我們才能提供符合您需求的報價。
