10kV高壓開關柜電容柜（補償柜）是什么意思？起到什么作用？在電力系統中連入電容補償柜，可以平衡感性負載；作用為使電網功率因數得到有效的提高。

高壓電容補償柜

10kV高壓電容補償柜

高壓補償柜是指電壓為10kv高壓電容補償柜，是wbb系列高壓并聯無功功率補償裝置的一種，是用于10KV電力系統中改善功率因數，調整電壓，降低電網損耗的容性無功功率補償裝置。

10KV高壓無功自動補償裝置是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器10kV母線的電容器組，提供相應的容性無功功率。電容柜裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

油變配套的高壓電容補償柜

高壓電容柜結構：

柜式高壓電容柜，采用KYN28型鋼材料的柜體，高度達2200mm，寬度有1600mm，長度1200左右，通常由三臺組成一套高壓電容柜裝置，容量配置高達2400kvar。內設有高壓無功補償控制器、電抗器、電容器、真空接觸器、電流互感器、熔斷器、放電線圈等。主要適用于配網變電所中，可分租自動補償投切。

柱上高壓電容柜，主要用于10kv（6kv）配電線路上的無功補償，安裝在架空線路的電線桿或者塔架上，可以根據無功功率和電壓自動調節，進行無功補償，提高配電網功率因數、達到降損升壓的目的。適用于大量公用變壓器沒有進行低壓無功補償的傳輸線路，以利于提高傳輸電網中的電壓。

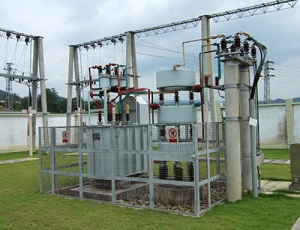

變電站配套的高壓電容補償柜

框架式高壓電容柜，指若干臺電容器安裝在由型鋼制成的鋼構架上或框體內，再進行架設電抗器、電流互感器、避雷器、放電線圈等，框體周圍或構架四邊設有防護圍欄的裝置，具有結構簡便，布置靈活，容量彈性好等優點。適用于配網變電所面積小、大型電網變電站等空間大的場所。

框架式高壓電容柜，框架式高壓電容柜還可以做成箱變式，做成封閉的，遮陽避雨，可以延長使用壽命，不過造價高，外箱子時間長易損壞。
