GGD型低壓開關柜概述：

GGD型交流低壓配電柜適用于交流50Hz，額定工作電壓380V，額電工作電流***3150A的配電系統，可用于發電廠、變電站、工礦企業等電力用戶作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理，可靠的原則設計的交流低壓配電柜。

GGD低壓柜參數：

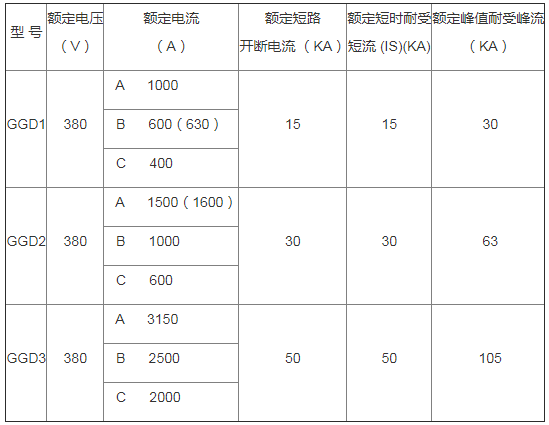

GGD低壓規定式開關柜參數表

GGD型低壓配電柜使用環境：

周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。

戶內安裝使用，使用地點的海拔高度不得超過2000m。

周圍空氣相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化能會偶然產生凝露的影響。

設備安裝時與垂直面的傾斜不超5度。

設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。如用戶有特殊要求時，可與菏澤變壓器制造廠技術協商。

GGD固定式配電柜

GGD低壓柜特點：

GGD型交流低壓配電框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，柜架零件由定點生產廠家配套供貨，以保證柜體的精度和質量。 通用柜的零部件按模塊原理設計，并有20mm模數的安裝孔，能用系數高，可以使工廠實現預生產。

GGD柜美觀大方、面目一新。柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

GGD柜體頂蓋是可拆卸的，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

GGD柜裝有電器元件的儀表門用多股軟銅線與框架相聯。柜內的安裝件與框架間采用滾花螺釘連接，使整頓秩序柜構成完整的接地保護電路。
