環網型歐式變電站概述

環網型歐式箱變指的是具備環網配電的歐式箱式變電站，與終端型歐式箱變相對應。終端型歐式箱變主要為低壓電力用戶分配電能，環網型變電站還用于環網功能和分配電能。

環網型歐式箱變

環網型歐式箱變的作用

為了提高供電可靠性，使用戶可以從兩個方向獲得電源，通常將供電網連接成環形，這種供電方式簡稱為環網供電，而采用這種供電方式的歐式變電站稱為環網型歐式箱變。所謂環網柜就是每個配電支路設一臺開關柜，這臺開關柜的母線同時就是環形干線的一部分。環形干線是由每臺出線柜的母線連接***共同組成的。

環網型歐式箱變含有幾臺環網柜

環網型箱變如果是高壓計量的話，一般是三臺：1臺進線柜、1臺計量柜、1臺變壓器出線柜；如果不是高壓計量，則是兩臺，不需要高壓計量柜；如果還要環出到其他箱變，則要考慮增加環出柜。具體幾臺環網柜需要根據實際要求來定。

***環網柜歐式變電站內部幾個環網柜主要根據箱式變電站的圖紙要求，比如環網柜幾進幾出的要求，環網柜二進四出應按八臺柜子（二進2臺計量2臺四出4臺），因此歐式箱變含有幾臺環網柜需要根據實際情況確定。

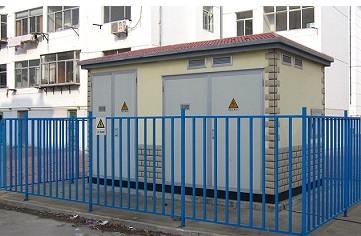

安裝完成的環網型歐式箱變

在客戶購買箱式變電站時，一般都會說箱變價格，但是很少客戶會提到箱變是否為環網型箱變。但是環網型箱變和終端型箱變在價格上是有區別的，比較明顯的區別就是環網型歐式箱變由于內部環網柜數量多，因此價格也比終端型歐式箱變高。
