箱變圖紙上YB是什么意思？箱變YB是指預裝式變電站的字母簡稱，這是源自1998年出臺的《高低壓預裝式變電站》的執行標準。預裝式變電站在生活中廣泛應用。

箱變YB是什么意思？

我們常見的箱變型號包括YB和ZB兩種，YB箱變表示預裝式箱式變電站。預裝式變電站能夠適用于電壓等級在35KV一下，主要容量為2000KA及以下的緊湊式的小型無人值守變電站系統，它廣泛應用于城市的工業以及民用變電、10kv開閉所還有環網系統和農網變電站。

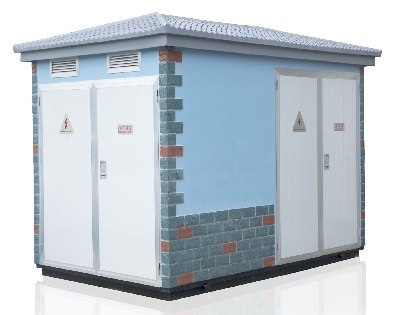

YB預裝式變電站

通常情況下YB型箱式變電站也泛指歐式箱變，歐式箱變則由高低壓配電柜、變壓器以及外殼組成，YB預裝式箱變相比于傳統的土建變電站具有很高的優越性。預裝式變電站占地少、結構緊湊、便于改建增壓運輸，也大大縮短了箱變的施工周期，減少了箱變的基建成本降低了箱變的建設預算。

YB箱變里面都有什么？

YB型箱式變電站又稱為”高壓/低壓預裝式變電站“，內部結構一般分為高壓室、變壓器室、低壓室，常見排列方式有”品“字型(YBP)和”目“字型(YBM)，盡管排列方式不同，它們的性能和作用差別并不大，只是根據環境和尺寸需要進行選擇而已。

而箱變里一般包含的設備有以下一些：

高壓進線柜：高壓進線柜是用來連接高壓電網和箱變之間的高壓柜，高壓進線柜里面有分斷器，分斷器主要是用來分斷電網和用戶之間的電路。

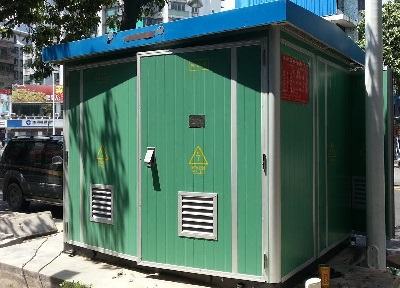

景觀式YB箱變

高壓出線柜：高壓出線柜主要是和把變壓器和高壓側隔離開來，以防當變壓器和箱變低壓側出了問題時，會影響或損壞高壓側的設備。高壓出線柜一般都具有分斷功能、隔離功能、過電流保護功能、故障速斷功能、過電壓保護功能、欠電壓保護功能等。

高壓計量柜：高壓計量柜主要是用來計量用戶的的總的用電量。

電力變壓器：箱變里很重要的部分就是變壓器，常見的有干式變壓器和油浸式變壓器。

低壓進線柜：低壓進線柜把變壓器和低壓設備連接***，起到隔離的作用，以防低壓側出現故障時，對變壓器產生影響，或損壞變壓器。

低壓出線柜：低壓出線柜是直接與用戶的用電設備連接的，低壓出線柜具有分斷功能、過電流保護功能、欠電壓保護功能和過電壓保護功能。低壓出線柜根據不同的出線數設計不同的結構。

電容補償柜：如果用電設備為電阻性負載，電流對用電設備做的功都是有功功率的。
