變壓器中性點是在哪？當三相變壓器或者負載側為星形接線時， 三相線圈的首端連接在一起的共同接點稱為中性點， 又稱為變壓器中性點。

變壓器中性點是哪幾條線引出來的點？

通常把電力變壓器某一側的繞組尾端的連接點和大地連在一起的那個點，它的作用就是為了避免在電力系統中的過電壓會將變壓器繞組絕緣損壞。

通常情況下指高壓側中性點接地，而在配電網絡中，往往使用的是低壓中性點接地，按運行需要它有接地或不接地等工作方式，從該點引出的導線我們稱之為“中性線”，它能獲得相電壓或作為多相整流裝置直流電源的負極。

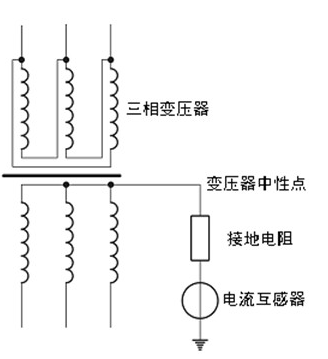

變壓器中性點接線圖

變壓器繞組中存在這樣一個點，此點與外部各接線端間的電壓***值均相等，這一點就稱為中性點；當中性點接地時，該點就稱為零點；由中性點引出的導線，稱為中性線；由零點引出的導線，則稱為零線。

變壓器中性點接地方式也各有不同，有的是可以直接接地，有的又是間隙接地，通常情況下，變壓器中性點的保護主要是可降接地故障反映出來，具體可以根據以下兩種情況可以看出。

變壓器中性點怎么接地？

對于工業民用10/0.4kV變壓器，0.4kV低壓側通常為星形接法，變壓器中性點直接與低壓配電房的零線、地線全接一起，即一點接地。即所謂的PEN線一體，之后PE線與N線分開后不再合一，即TN-S接地系統，PE線在入建筑時重復接地。
