ZGS-12/0.4系列箱式變電站根據選用變壓器型號分為ZGS11美式箱變和ZGS13美式箱變，我公司生產的ZGS11、ZGS13型箱變系自主研發，可來圖定做，具有安裝簡單、易維護、性價比高、使用年限長的特點。

ZGS美式箱式變電站概述：

ZGS系列預裝式美式箱式變電站，簡稱美變、美式箱變或組合式變壓器，作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電，以及配電設備于一體的成套組裝產品，廣泛應用于城鄉配電網之中。

ZGS美式箱變將高壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器身共箱兩種結構形式。采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況，該產品分為環網型、終端型及雙電源型供電方式。

ZGS11型戶外組合式變壓器

ZGS美式箱式變電站特點：

1、變壓器繞組全部采用優質無氧銅導線繞制，空載損耗低，且有較強的過載能力。

2、結構優化為高壓室、低壓室半環繞變壓器組成的“L型”，分共箱式和分箱式兩類。

3、箱變外殼為全密閉防盜結構，采用隱蔽式高強度螺栓及耐油腈橡膠墊圈密封箱蓋，整個箱體無外露可拆卸的螺栓，可靠性高。

4、體積小，結構緊湊，有效減少占地面積。

5、箱體采用特殊的工藝處理及結構，密封性能好，抗暴曬、抗腐蝕，能適應惡劣的工作環境。

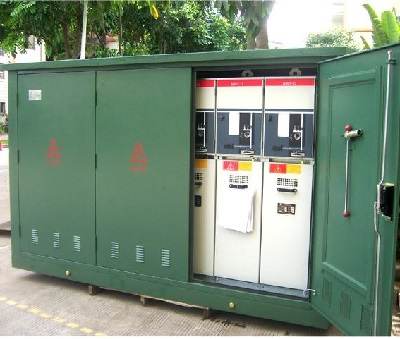

使用中的ZGS型美式箱變

ZGS美式箱變使用環境：

環境溫度***高氣溫+40℃，***低氣溫30℃；

海拔：≤1000m； 風速相當34m/s（不大于700Pa）；

濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于95%；

防震：水平加速不大于34m/s2垂直加速度不大于0.15m/s；

安裝地點傾斜度：不大于3；

安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動；

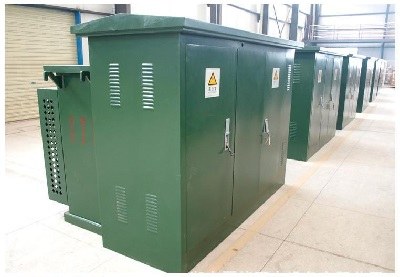

ZGS型美式組合式變壓器樣品

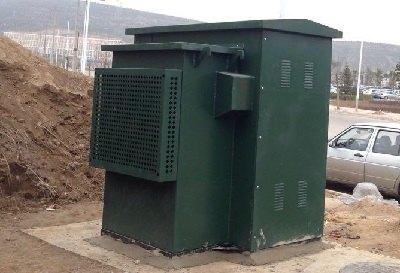

戶外安裝完畢的ZGS型路燈專用美式箱變

ZGS11、13美式箱變優點：

1、全密封、結構緊湊、全絕緣、外形美觀、體積僅為歐式箱變的1/3左右，可直接安放在室內或室外街道兩旁和綠化帶內，既是供電設施，又可裝點環境。

2、采用雙熔絲全范圍保護方式，大大降低了運行成本。

3、可用于終端供電和環網供電，轉換十分方便，保證了供電的可靠和靈活性。

4、10kV套管電纜頭可在200A負荷電流下多次插拔，在緊急情況下作負荷開關使用，并具有隔離開關的特點。

5、采用S11型配電變壓器或S13型油浸式變壓器，損耗低，噪音低，使用壽命長。
