箱式變電站具有成套性強，體積小，用地少，能深入負荷中心，提高供電質量，減少損耗，送電周期短，選址靈活，對環境適應性強，安裝使用方便,運行安全可靠及投資少等一系列優點，在路燈供電系統中得到了廣泛應用。用于路燈照明供電的箱式變電站也被稱為路燈箱變或者路燈變。

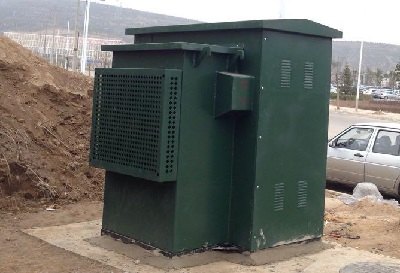

10kVA美式路燈專用箱變

路燈箱式變電站概述：

YB(W)-10/0.4戶外箱式變電站主要用于城市公共照明及道路建設路燈照明，路燈專用箱變可以采用美式箱變，也可以采用歐式箱變。采用美式箱變的話，內部不含高壓柜，變壓器采用油浸式電力變壓器，造價偏低，一般多選用美式箱變作為路燈專用箱變。

采用歐式箱變的話，將高壓柜、配電變壓器、低壓配電裝置和電能計量等設備按一定線路方案排布成一體的緊湊型配電設備。用于額定電壓10/0.4KV三相交流系統中，作為接受和分配電能的成套變電配電站。

路燈變根據方案的不同，高壓可設置環網型、終端型及雙電源進線等多種形式；它適用于三相交流額定電壓3~12kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測。

路燈箱變適用于城市公用配電、高層建筑、生活小區、工礦企業、油田及工程臨時施工等場所。性能滿足ZBK4001-89\SD320-89等標準的要求。

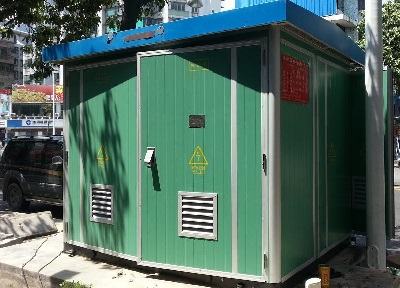

歐式路燈專用箱變

路燈箱變結構特點：

1、外殼參照國外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀，維護方便等特點。外殼材料有多種選擇。如：鋁合金、鋼板、復合板、不銹鋼、非金屬材料(玻璃纖維水泥)等。

2、高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。裝置可選用XGN15-12六氟化硫環網柜、HXGN2-12環網柜、XGN66-12金屬封閉開式開關柜等開關柜作為高壓側配電單元，低壓側可選用GGD、GCK、MNS、GCS等開關柜作為輸出單元，變壓器可選用油浸變壓器或干式變壓器等。

3、路燈變電站保護性能完善，操作方便，高低壓計量可選擇，可根據用戶要求配備自動無功補償裝置，可采用動態混合補償或靜態混合補償。

4、路燈變箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計獨立的頂板，變壓器室內設有防凝露及自動溫控監視、加熱、降溫裝置。

使用中的路燈美式箱變

5、路燈變箱體采用自然通風，也可加強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。

6、路燈箱變采用智能照明節電裝置控制出線，能使照明設備的用電量大幅降低，大大降低用戶的電能消耗，節電率達10%-40%，節約用戶的經營成本。

7、路燈變裝置采用兩種起動方式：全壓起動和低壓起(軟啟動)。全壓起動---起動時全壓供電一定時間，保證燈具正常使用后自動進入節電運行狀態；低壓起動，保證燈具正常使用情況下，通過降低起動電壓達到到降低起動電流的目的，延長燈具的使用壽命。起動后自動進入節電狀態。起動時間可調；照明裝置可采用時控、光控、時光控、經緯度控制、上位機遠程控制等控制方式，以便滿足用戶的不同需求。

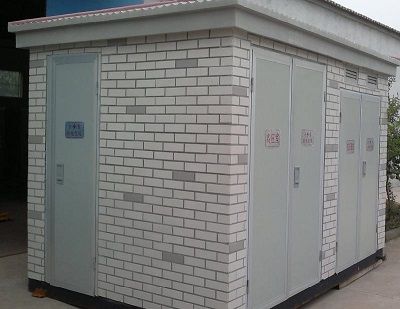

10kV路燈專用歐式箱變

路燈箱變使用環境：

1、海拔高度：1000m及以下；

2、環境溫度：－25℃～+40℃；

3、風速：不超過35m/s；

4、空氣相對濕度：不超過90%（+25℃）；

5、地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s；

6、使用地點：不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品；

7、安裝地點無劇烈震動，垂直斜度不大于3度。
