HXGN15-12系列環網柜是指箱式戶內固定環網柜，分固體絕緣和氣體絕緣兩種，由開關室、熔斷器室、操動機構室和電纜室組成。我公司生產的HXGN15-12型環網柜具有價格低、性能安全、使用年限長的特點。

HXGN15-12型環網式高壓開關柜概述：

HXGN15系列是新一代以六氟化硫開關（SF6）作為主開關而整柜采用空氣絕緣、適用于配電自動化，既緊湊又可擴充的金屬封閉開關設備。具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。

HXGN15-12型高壓柜是額定電壓12KV，額定頻率50Hz的交流高壓電器成套裝置，主要用于12KV三相環網或反復設施電網終端的供電，作為負荷控制和短路保護之用。

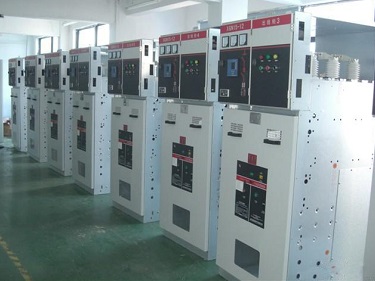

HXGN15-12型環網柜

HXGN15環網柜執行GB3906***標準，適用于城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、體育場、鐵路、隧道等領域。

HXGN15-12環網柜特點：

1、柜體結構為組裝式，穩固可靠，組合方便，可構成環網供電單元及各種接線方式。

2、尺寸小，重量輕，占地面積少，便于安裝。

3、環網柜有母線室、開關室、儀表隔室三個安全獨立分隔區。具柜體及各元件有可靠的安全接地，確保操作和檢修工作者的人身安全。

4、環網柜可配用FN12-12D、FN25-12D等負荷開關。

5、機械聯鎖先進可靠，完全滿足“五防”要求。

HXGN15-12型箱式環網柜

HXGN15-12型環網柜尺寸：

HXGN15-12型環網柜使用環境：

1、周圍空氣溫度：-10℃~+40℃。

2、海拔高度：1000M及以下。

3、濕度條件：日平均值不大于95%，水蒸氣壓力日平均值不超過 2.2；月平均值不大于90%，水蒸氣壓力不超過1.8KPa。

4、地震烈度：不超過8度。

5、沒有腐蝕性或可燃性氣體等明顯污染的場所。

HXGN15-12環網柜半成品

HXGN15-12型環網柜內部結構：

HXGN15-12系列開關柜高壓配電裝置由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器和站用變壓器，以及控制、測量、保護、調節裝置，內部連接件、輔件外殼和支持件等組成的成套配電裝置。

環網柜內部空間以及空氣或復合絕緣材料作為絕緣和滅弧介質，用作接受和分配電網的電能；或用作對高壓用電設備的保護和控制。
