ZBW戶外組合式箱變概述：

ZBW系列戶外箱式組合式變電站是由高壓開關設備、低壓開關設備、配電變壓器、電能計量設備等組合成緊湊的成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田有及臨時施工用電等場所。

ZBW組合式箱變作配電系統中接受和分配電能之用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統。是城市變電站建設和改造的新型成套設備。

ZBW系列戶外組合式變電站符合SD320-92《箱式變電站技術條件》和ZBK4001-89《組合式變電站》標準。

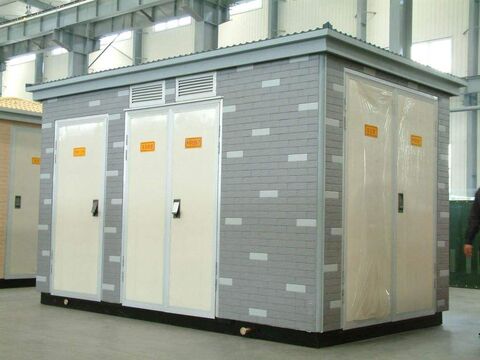

ZBW戶外組合式變壓器

ZBW組合式箱變主要參數：

額定工作電壓(KV)：高壓側3.6-12KV；低壓0.4/0.23 。

額定電流(A)：≤高壓側630 ；≤低壓側3150 。

變壓器容量(KVA)：50-2000kVA 。

關合電流能力(峰值)(KV)：高壓側50；低壓側50～80。

IP等級：IP30。

額定開斷電流： 高壓電器：負荷開關400A-630A，組合電器取決于熔斷器； 低壓電器：1***-63A

額定短時耐受電流(KAX S) 高壓電器：20*2 12.5*4； 變壓器：200-400KVA >400KVA ；低壓電器：15*1 30*1

額定峰值耐受電流(KA) 31.5 50； 變壓器：200-400KVA >400KVA； 低壓電器： 30 63；

額定關合電流(KA) 31.5 50；

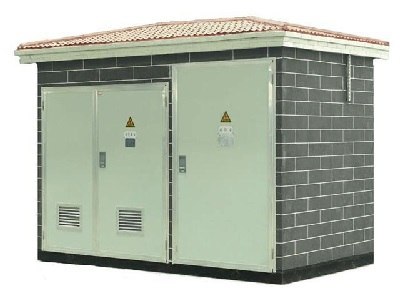

ZBW戶外組合式箱變

工頻耐壓（1min）KA ：高壓電器 相間及對地：42 ；隔離斷口：48；變壓器： 油浸式35； 干式28 ；低壓電器 ≤300V時，2； >300V時，2.5

噪聲水平dB 變壓器：油浸式<55 ；干式<65

ZBW箱式變電站使用條件：

1、濕度 相對濕度：日平均值不大于95%，月平均不大于90%

2、地震：地震水平加速度不大于0.3g；

3、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染；

4、無經常性劇烈振動。

5、安裝地點的傾斜度不大于3度。

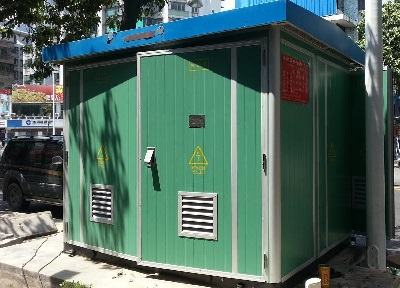

ZBW戶外組合式變壓器

ZBW戶外組合式箱式變電站組成結構：

1、標準的HXGN、XGN15-12等環網柜主單元，用于連接中壓電網，提供變壓器保護。

2、50-2000KVA中壓/低壓，干式/油浸式配電變壓器。

3、低壓配電屏，低壓元件，根據顧客提出要求設計。
