絕緣式環網柜根據絕緣材料的不同,分為固體絕緣、空氣絕緣和SF6氣體絕緣三種,核心為負荷開關和熔斷器,我公司生產的環網柜具有結構簡單、價格低、可提高供電參數和性能以使用年限長的優點。
高壓固體絕緣真空開關柜是以固體材料作為主絕緣體,真空介質作為滅弧介質,采用澆注、固封等技術把真空滅弧室及其導電部件有機結合***,通過操作機構的運動來實現分、合負荷電流或短路電流、隔離負荷等功能,從而實現對供配電系統的控制和對設備、人身安全的保護的電氣設備。
六氟化硫氣體絕緣環網柜
固體絕緣環網柜具有結構簡單、體積小、無毒、無污染、綠色環保等優點,符合全球綠色產品的發展理念。
空氣絕緣環網柜采用特殊處理的干燥空氣作為絕緣介質,絕緣、滅弧性能優于SF6氣體,而且是無污染的絕緣介質,如KYN28柜、XGN柜等。
空氣絕緣環網柜按開關分類可以分為:F單元、FR單元、Z單元。F單元采用負荷開關-隔離開關作為主開關,FR單元采用負荷開-熔斷器開關做為主開關,Z單元采用真空斷路器作為主開關。

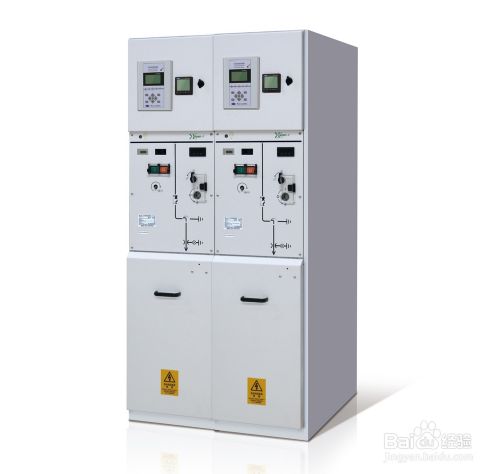

絕緣式環網柜
氣體絕緣環網柜一般都稱全絕緣環網柜,采用sf6、n2等氣體或其復合氣體作為絕緣介質,絕緣性能強,尺寸遠小于同等電壓等級的半絕緣固體環網柜,占地面積小。
SF6全絕緣環網柜主回路元器件內置于充氣隔室,壓力恒定,不受海拔影響,特別適用于高海拔等環境惡劣地區。
SF6絕緣式環網柜型號含義
絕緣環網柜按整體結構共箱式環網柜和氣包式環網柜,差別為負荷開關及母線鏈接是否密封在絕緣材料內,空氣絕緣柜屬于半絕緣環網柜,半絕緣環網柜直接受污穢影響,特別惡劣條件需特殊設計。
