變壓器在我們生活中經常會遇到，如果是從事工程類的朋友，在工作用也會經常碰到變壓器的問題。電力變壓器分為干式變壓器和油浸式變壓器兩種，那么干式變壓器和油浸式變壓器有什么區別呢？我們今天從外型上***一下干式變壓器和油浸式變壓器的區別。

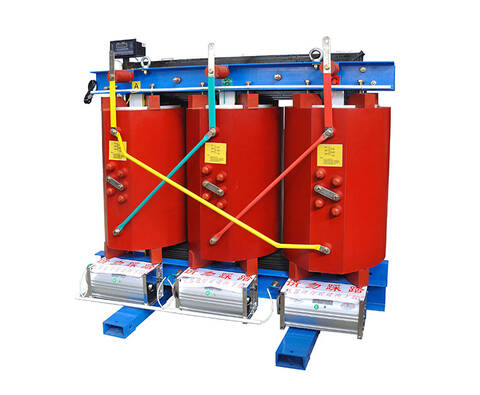

干式變壓器

油浸式變壓器與干式變壓器外形區別

1、油浸式變壓器與干式變壓器的區別主要是有沒有“變壓器油”，油是液體，具有流動性，油浸式變壓器就一定是有外殼的，這樣才能保證變壓器含有油。油變外殼內部是變壓器油，油中浸泡著變壓器的線圈，從外面是看不到變壓器的線圈形狀。

大容量的油浸式變壓器上面有油枕，內部存放著變壓器油，新式油浸變壓器也經常不帶油枕。

油浸式變壓器外觀呈現波紋狀，也被稱為波紋外殼。這是油浸式變壓器的顯著特點，如下圖所示：

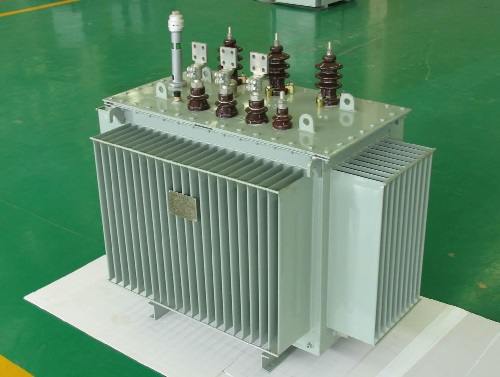

油浸式變壓器

2、干式變壓器能直接看到變壓器的線圈形狀，高壓線圈外觀采用環氧樹脂澆注為紅色；底部裝置軸流風機。干式變壓器可以帶外殼使用，也可以不裝外殼，干式變壓器外殼多為不銹鋼材質。

油浸式變壓器為了散熱及內部絕緣油的流動散熱方便，外部設計了散熱器，就象散熱片一樣；而干式變壓器卻沒有這個散熱器，散熱靠變壓器線圈下面的風機，該風機有點象家用空調的室內機。

干式變壓器與油浸式變壓器的安裝位置區別

干式變壓器和油浸式變壓器哪個好？油浸式變壓器由于防火的需要，一般安裝在獨立的變壓器室內或室外，而干式變壓器需要安裝在室內，一般情況下安裝在低壓配電室內，和低壓配電柜并排安裝。
