有一臺1600KVA的變壓器，配置的電容為10*(20+20)+(30+30)+5*(25+25)Kvar，車間正常生產時，可以補償到0.92，但是砂光工段一旦開機，無功補償馬上降到0.85，如何避免這種情況的發生？

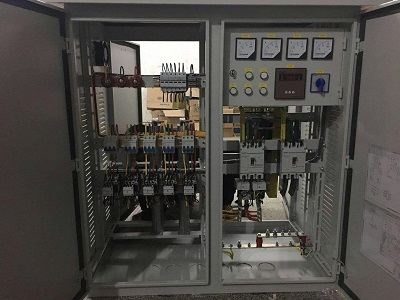

1600kVA變壓器的電容柜外形

1600kVA變壓器如何配置電容柜

1600kVA變壓器電容柜配置方案一：如果變壓器配無功補償的比例在20%～30%的話，那么1600kVA的變壓器需要配300～500Kvar電容補償。***無功補償比例越高，需要的電容補償越多。我們是按照變壓器容量的30%～50%來取補償量，那么，償柜總的補償量在480Kvar～800Kvar之間比較合適。

1600kVA變壓器電容柜配置方案二：電容補償柜兩臺，20*30Kvar。

因此根據本文遇到的情況，可以在砂光工段就地設置無功補償裝置；無功就地補償效果非常好，還能降低線路損耗。

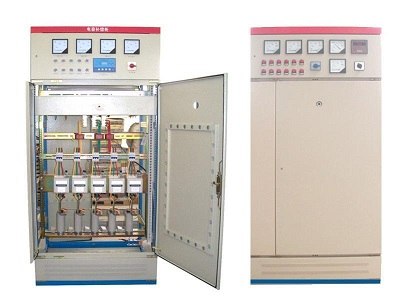

電容柜內部機構圖

低壓電容補償柜原理：

把具有容性負荷的裝置與感性負荷并聯接在同一電路，當容性負荷釋放能量時，感性負荷吸收能量；而感性負荷釋放能量時，容性負荷卻在吸收能量，能量在兩種負荷之間互相交換。這樣感性負荷所吸收的無功功率可由容性負荷輸出的無功功率中得到補償。

變壓器使用過程中，當功率因數過低時，以致供電電源輸出電流過大而出現超負載現象。這時候電容組數的投入，進行電流補償，從而減低大量無功電流，使線路電能損耗降到***低程度，提供一個高素質的電力源，這就是電容補償的意義。
