10KV高壓開關柜按柜體結構可分為金屬封閉間隔式開關柜、金屬封閉鎧裝式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類。我們今天就來聊一下10KV高壓開關柜型號規格及尺寸。

10kV高壓開關柜型號：

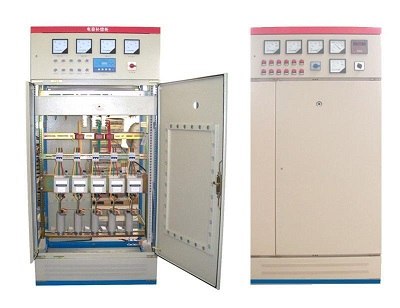

1、HXGN17-12型環網柜，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

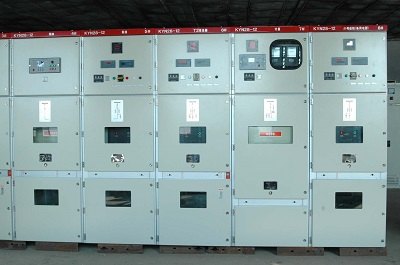

2、KYN28A-12型中置柜，又稱戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

3、XGN2-12箱型固定式金屬封閉開關設備，是用于3-10kV三相交流50Hz作為單母線和單母線分段系統接受與分配電能的裝置，特別適用于頻繁操作的場所。主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量。柜體為全組裝式結構,有完善的五防功能。

4、GG1A-10(F)型固定式高壓開關柜，適用于3-10kV三相交流50Hz系統中作為接受與分配電能之用，并具有對電路進行控制、保護和監測等功能。適用于頻繁操作的場所，其母線系統為單母線及單母線分段。

10kV高壓柜尺寸：

***高低壓配電柜是屬于定制產品，并沒有具體規范的尺寸大小，也沒有相應的***標準出臺。在日常生產制造的過程中，菏澤變壓器廠***了一下高壓柜的常規尺寸供大家參考。

高低壓配電箱柜通常高比寬多100mm，厚度***低為200mm，以50mm為單位基準，***厚不會超過400mm，如長*寬 *厚  200*300*200 300*400*200 400*500*250 500*600*300 600*800*300 800*1000*300 1000*1200*400等等,，實際操作搭配情況以外觀協調為準，適合自己就可以了。

對于像XGN類型的10KV固定開關柜，1250A及以下的斷路器相間距離為210mm，柜寬為1100mm。1600A-4000A的斷路器相間距離為275，柜寬為1200mm。如果要放所用變壓器，則要按變壓器尺寸適當選擇柜寬尺寸。
