高壓開關是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

10kV高壓開關柜組成部分：

1、電氣裝置部分

電氣裝置主要指：變配電所及分配電所的設備和就地分散的動力、照明配電箱。

如：干式電力變壓器、成套高壓低壓配電柜、控制操動用直流柜（帶蓄電池）、備用不間斷電源柜、照明配電箱、動力配電箱（柜）、功率因數電容補償柜以及備用柴油發電機組等。

其特征是：由獨立功能的電氣元器件的組合，額定電壓大多為10千伏或380伏/220伏，僅在控制系統中電壓有24伏或12伏。

2、布線系統部分

布線系統組成：電線、電纜和母線；固定部件（電線、電纜和母線用）、保護（電線、電纜和母線用）部件的組合；

布線系統作用：主要起輸送電力的作用。

建筑電氣工程中的布線系統，額定電壓大多為380伏/220伏。

3、用電設備電氣部分

用電設備電氣部分組成：主要是指與其他建筑設備配套電力驅動、電加熱、電照明等直接消耗電能并轉換成其他能的部分。

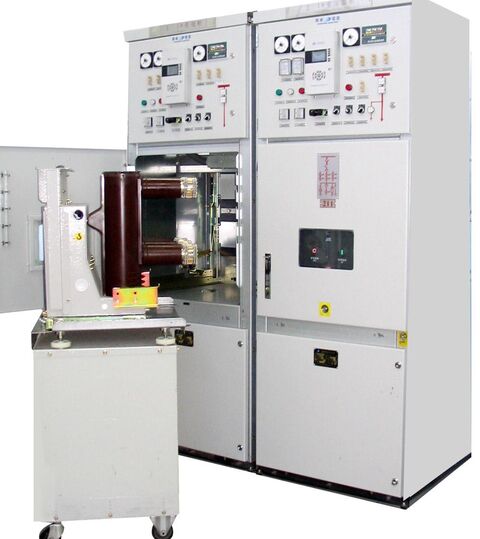

中置式高壓開關柜

10kV高壓開關柜一般由進線柜、計量柜、PT柜、出線柜、聯絡柜、隔離柜等設備組成。

1、進線柜

進線柜：就是從外部引進電源的開關柜，一般是從供電網絡引入10KV電源，10KV電源經過開關柜將電能送到10KV母線，這個開關柜就是進線柜。

組成：真空斷路器、隔離開關、 三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導線等元器件

2、計量柜

主要組成：電流互感器、熔斷器、VV接線的電壓互感器、帶電顯示器。

作用：是電能計量裝置的一種，采用高供高計的方式，通過電流互感器、電壓互感器、電能表等計量裝置用電情況和反映負載的用電量。安裝在用戶處的計量裝置，由用戶負責保護封印完好，裝置本身不受損壞或丟失。

3、PT柜

主要組成：電壓互感器、隔離刀、熔斷器、避雷器。

4、出線柜

出線柜：就是母線分配電能的開關柜送***電力變壓器，這個開關柜就是10KV的出線柜之一。

組成：三組三線圈電流互感器、隔離開關、斷路器、刀閘、帶電顯示裝置。

作用：主要就是起分配電能作用，將主電源分配到各個用電支路開關上去,對各支路過流過載保護盒接通斷開支路電源的作用。

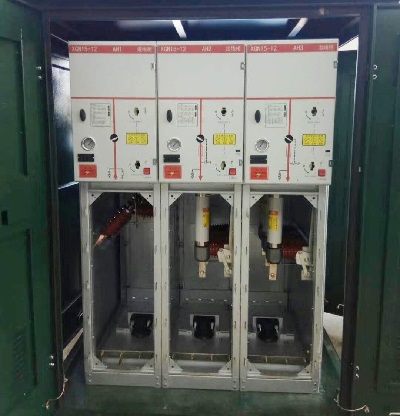

戶外箱式高壓環網柜

5、聯絡柜

聯絡柜也叫母線分段柜，是用來連接兩段母線的設備，在單母線分段、雙母線系統中常常要用到母線聯絡柜，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

組成：隔離開關、斷路器、電流互感器、帶電顯示裝置。

6、隔離柜

組成：斷路器 隔離開關 接地開關 電流互感器 電壓互感器 避雷器 帶電顯示裝置。

作用：是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以給運行人員提供一個可見的端點，以方便檢修和維護作業。
