XGW-12戶外環網柜概述：

XGW1-12型系列高壓環網柜是3.6-24kV三相交流50Hz電力系統使用的成套配電設備，主要用于對變電站及配電系統的電力分配、控制、保護、計量和監督。

XGW1-12型系列環網柜主要由SF6氣體全絕緣全封閉的緊湊型開關設備和金屬、非金屬外箱體組成，高壓帶電部分封閉在SF6氣體絕緣的不銹鋼箱體內，按需分別由進線單元、出線單元、計量單元、聯絡單元、PT單元等排列組合，可加載配電自動化系統，安裝簡單、通風良好、安全防盜、美觀環保、不受環境影響、杜絕凝露困擾。

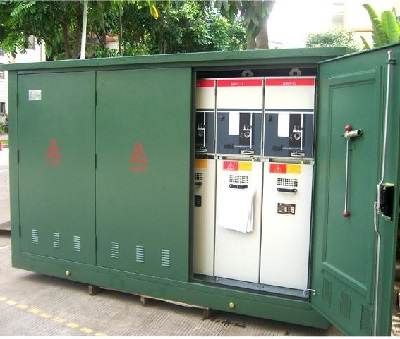

戶外箱式環網柜

XGW-12戶外環網柜特點：

XGW-12型環網柜根據整體結構分為歐式和美式兩種類型，戶外型環網柜是充氣式戶外開關設備。采用SF6氣體作為絕緣介質，具有很強的滅弧能力。

XGW-12戶外環網柜通過高性能彈簧機構或永磁機構可實現快速分合閘操作，斷路器保護由電子控制器控制，自具電源，并有遠動控制、RTU等附件供選用。

XGW-12戶外環網柜也可由手動向電動、自動方向擴展逐步升級。

XGW-12戶外環網柜型號含義：

XGW-12環網柜型號中，X字母表示箱式，G字母表示固定式，W字母表示戶外，12表示電壓等級為12kV，XGW-12型號表示戶外箱式環網柜。

XGW-12戶外環網柜

XGW-12戶外環網柜適用范圍：

廣泛用于城市工業小區、住宅小區、商業中心、礦區機場、鐵道、風力發電站、開閉所和鋼鐵、石油、化工、水泥等大型企業以及其它場合的配電網，特別適合城市道路電網改造工程。

SGW-12環網柜使用環境：

1、海拔高度不超過1000m。

2、使用溫度范圍為-25℃～+40℃。

3、相對濕度：日平均值不大于95%；月平均不大于90%。

4、地震烈度：水平加速度不大于0.3g。

5、無經常性劇烈震動場所。

6、周圍空氣應不受腐蝕性或可燃性氣體等明顯污染。

7、安裝傾斜度不超過3度。

8、風負荷按國標GB/T11022-1999要求（風壓不超過700pa，相當于風速34m/s)。
